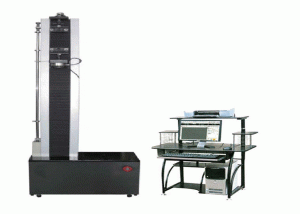

? ? ? WDW系列微機控制電子萬能試驗機（單臂式）

一、用途：

可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、執行標準：

滿足國家標準GB/T228-2010《金屬材料 室溫拉伸試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。

三、特點：

采用臺式單空間結構來實現拉壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由伺服控制專用減速機、圓弧同步齒型帶、絲杠副組成，運行平穩，效率高、噪音低。無污染。

???四、功能介紹：

?1、本機采用內置式控制器，保證了該試驗機可以實現等速位移控制。采用伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。

2、電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

3、自動換檔：根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化

4、條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

5、變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

6、自動標定：系統可自動實現示值準確度的標定；

7、自動保存：試驗結束，試驗數據和曲線自動保存；

8、過程實現：試驗過程、測量、顯示和分析等均由微機完成；

9、批量試驗：對相同參數的試樣，一次設定后可順次完成；

10、試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；

?11、顯示方式：數據和曲線隨試驗過程動態顯示；

12、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

13、曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；

14、試驗報告：可按用戶要求的格式編制報告并打?。痪哂芯W(wǎng)絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。

??15、限位保護：具有程控和機械兩級限位保護；自動停機：試樣斷裂后，移動橫梁自動停止；過載保護：當負荷超過各檔最大值的3-5%時，自動停機；

16、自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。??????

五、主要技術指標

1、最大試驗力： 100N,200N,500N,1000N,2000N,5000N,10000N

2、試驗力測量范圍滿量程：0.2%-100％，全程不分檔

3、試驗力分辨率：最高1/500000

4、采集速率：可調，最高1000次/秒

5、通頻帶寬度：100Hz

3、試驗力測量準確度：±1%或±0.5%

4、位移速度控制：0.5～500mm/min分檔調整；

5、拉伸試驗空間：0～800mm；

6、供電電源功率：0.4kW，220V，50Hz；

六、主要配置

1、主機一臺

2、拉伸附具，40*40mm粘結強度附具各一套;

3、伺服電機 一臺

4、伺服控制器一套；

5、高精度負荷傳感器一只

6、聯想品牌計算機（主流配置）一臺

7、Hp彩色噴墨打印機一臺

8、全數字化調整數據采集板；

9、WINDOWS兼容控制軟件。

10、專用大變形引伸計，量程800mm，精度1%。
