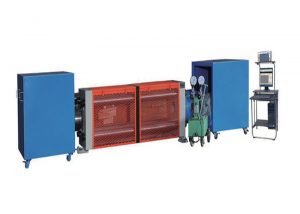

NGW系列靜載錨固試驗機

產品介紹
NGW系列靜載錨固試驗機主要用于鋼絞線類預應力筋及配套夾具、錨具、連接器等的靜載錨固和低周載荷性能試驗,由微機自動控制與自動采集,存貯,處理試驗數據,計算機屏幕實時顯示試驗曲線,檢測值與位移變化,自動計算內縮量并打印試驗曲線和試驗數據。
依據標準
GB/T14370《預應力用錨具、夾具和連接器》
JT329.1《公路橋梁預應力鋼絞線用YM錨具、連接器規格系列》
JT329.2《公路橋梁預應力鋼絞線用錨具、連接器試驗方法和檢驗規則》
功能特點
1.該鋼絞線靜載錨固試驗機采用微機控制電液伺服加載和手動液壓加載,主體與控制柜分置的設計,具有操作方便,工作穩定可靠,試驗精度高,加力平穩的特點；
2.測力采用負荷傳感器,微機控制及顯示,電液伺服控制精度較高；
3.具有最大試驗力和位移峰值保持功能；
4.能自動求取力學性能指標及打印出完整的試驗報告功能。
基本技術參數
最大試驗力 6500KN ，10000KN
測力范圍 4%-100%（全程不分檔，等效三檔）
示值準確度（試驗力） 優于示值的±1%
位移測量范圍 0-200mm
示值準確度（位移） ±1%
重復性 ±0.5%
相對分辨率 ±0.5%
活塞行程 200mm
拉伸間距 3400mm （可特殊定做）
