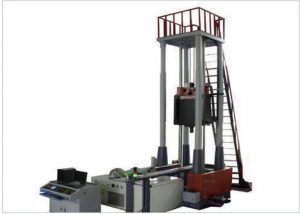

落錘撕裂試驗機

一、設備說明：

1、落錘沖擊試驗機可用于對鋼管、金屬材料和非金屬材料標準及非標試件的落錘沖擊試驗。

2、依據標準：GB/T8363-2007《鐵素體鋼落錘撕裂試驗方法》。

參考標準：（1）API5L3美國石油學會建議方法；

（2）ASTM E436-80鐵素體鋼落錘動態撕裂試驗標準方法；

（3）ASTM E604-83金屬材料動態撕裂標準方法。

3、主機系統：

1) 主機系統是由兩根圓形滑柱、四根方形立柱、頂板、底座、緩沖裝置、落錘、落錘提升機構、掛脫錘機構、安全防護裝置、防傾倒機構等組成。

2）機架堅固，連接可靠：滑柱、立柱與底座垂直，可以方便地對滑柱進行清洗潤滑；安全保險機構及安全防護網確保人身安全，絕對可靠耐用；減震的緩沖裝置有效耐用；掛錘及脫錘機構靈活可靠。

二、技術參數：

1、最大沖擊能量                       2000J、5000J、10000J、20000J、40000J

2、主機安裝高度                       ≤6m

3、沖擊速度                            5～7.4m/s

4、落錘總重量1400Kg,誤差               ≤0.5%

5、錘頭部分重量800Kg誤差              ≤0.5%

6、配重砝碼重量600Kg誤差              ≤±0.5%

7、錘刃及支座鉗口支承面洛氏硬度         ＞HRC56

8、落錘錘刃曲率半徑                     R25±1mm

9、支座鉗口曲率半徑                     R20±1 mm

10、支座跨距                              254+1.5mm

11、落錘錘刃中心線與支座跨距中心偏差      ±1.5mm

12、試樣對中裝置與試樣缺口中心線的偏差    ≤±1 mm

13、落錘的提升高度與標準值的偏差          ≤±1 mm

14、試樣規格                             305×76×（6~50）mm

15、試驗機外形尺寸                        1600×2300×6000mm

16、電機功率                              5.5kw

17、電控系統采用計算機控制，可顯示提升高度、預置能量，并可預設提升高度。

三、設備主要配置

1、主機底座                1套

2、緩沖裝置                2套

3、支座及支承鉗口          2套

4、送樣機構                1套

5、定位機構                1套

6、方形支撐柱              4根

7、導向滑柱                2根

8、掛脫錘機構              1套

9、沖擊落錘（含沖擊刀刃）  1套

10、落錘提升機構（含液壓站等） 1套

11、頂板頂罩　　　　　　　　1套

12、防護網架                1套

13、電控箱                 1套

14、配重塊                  1套
